Оборудование для прогрева бетона в зимнее время
В зимний период при строительстве монолитных бетонных конструкций, применяются различные технологии для создания благоприятных температурных условий. Одной из самых популярных технологий, является прогрев бетона при помощи трансформаторов и проводов ПНСВ.
Для чего вообще нужно греть бетонную смесь?
Вы можете арендовать/взять напрокат у нас оборудование для прогрева бетона.
Зимой, когда температура окружающей среды стремится к отрицательным показателям, бетонная смесь при заливке частично замерзает, а не затвердевает, как этого требует технология. В свою очередь, после повышения температуры воздуха, начинается процесс оттаивания, и состав монолитной стены начинает нарушаться, что приводит к проникновению влаги, растрескиванию бетона, изменение его структуры, соответственно и сокращение сроков его службы.
Именно, во избежание вышеуказанных проблем, в зимний период нужно производить прогрев бетонной смеси.
Оборудование необходимое для данной процедуры:
- Провод ПНСВ.
- Холодные концы.
- Трасса (провод для разводки фаз, магистральный провод).
- Трансформатор.
- Силовой кабель (для подключения станции к электросети).
Провода ПНСВ.
Нагревательный провод ПНСВ – предназначен для прогрева монолитного бетона или железобетона, при напряжении переменного тока до 380В и частотой до 50Гц.
П – провод
Н – нагревательный
С – сталь (материал жилы)
В – изоляция (виниловая)
Основной трудностью с которой сталкиваются строители при работе с термопроводами данного типа, является расчет их длинны. При расчете необходимо учитывать тип используемого провода и его характеристики, напряжение трансформатора, температуру окружающей среды, а так же характер конструкции.
В данной таблице, приведена ориентировочная ширина шага укладки провода ПНСВ. При толщине бетонной конструкции до 400мм.
| Температура окр. среды | Шаг, мм | Диаметр ПНСВ, мм | |
| Для нижней и верхней сетки арматуры | Только для нижней сетки арматуры | ||
| - 5 | 200 | 100 | 1,1; 1,2; 1,4 |
| - 10 | 160 | 80 | 1,1; 1,2; 1,4 |
| - 15 | 120 | - | 1,1; 1,2; 1,4 |
| - 20 | 100 | - | 1,1; 1,2; 1,4 |
После можно приступать к укладке греющего кабеля для бетона, делать это необходимо поэтапно.
- Необходимо установить опалубку и арматурный каркас.
- На уровне нижнего и верхнего армокаркаса разложить ПНСВ, ориентировочный шаг укладки приведет в таблице выше.
Не в коем случае, не допускается соприкосновение и пересечение провода. ПНСВ не должны быть натянуты, так как при заливке бетона может произойти обрыв!

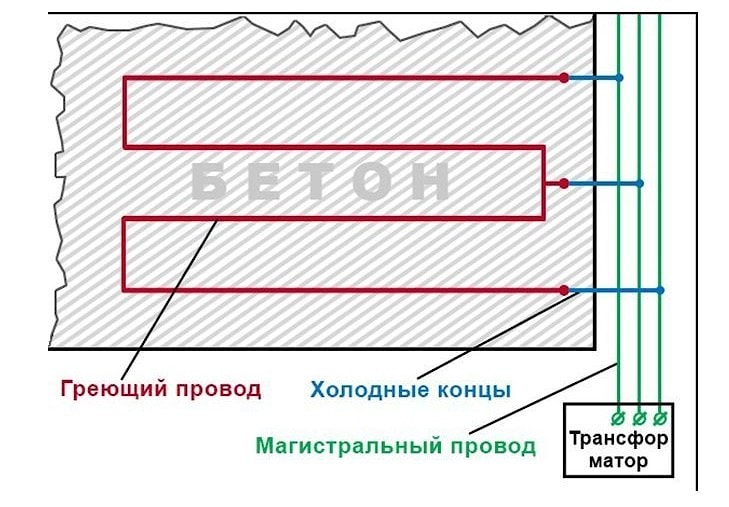

- Прогревочный кабель крепится к арматуре при помощи, пластиковых стяжек или стальной проволоки. Оптимальной схемой укладки считается «змейка», при это максимальная длинна петли должна составлять не более 30м.
- Трансформатор устанавливается на расстоянии не более 25 метров от участка заливки бетона.
Холодные окончания (холодные концы) – это кабель идущий к источнику напряжения (магистральный провод), как правило, используется провода с алюминиевой жилой большего сечения. Это необходимо для того, что бы во время непосредственного прогрева, провод не находящийся в бетонной смеси не сгорели. Обычно длина данных проводов составляет от 0.5 до 1м.
Магистральный провод – это провод соединяющий трансформатор и проводом «холодные концы». Чаще всего применяются СИП или КГ.
Трансформаторы для прогрева бетона.
Данный вид оборудования можно разделить на две группы:
- Трансформаторы с масленым охлаждение.
- Трансформаторы с сухим воздушным охлаждением.
Наша компания предлагает в аренду трансформаторы с воздушным охлаждением различной мощности, ознакомиться с характеристиками Вы можете пройдя по ссылке.
